價值千萬的刻蝕設備突然停機，一批即將完成的晶圓在終測時出現致命缺陷。工程師們反復檢查溫度曲線、壓力參數和氣體純度報告，所有數據都顯示“正常”。問題根源指向了一個不起眼的參數——空氣中僅超標0.1ppm的水分子濃度。在納米尺度的芯片世界里，這樣的微量水分足以引發一場工藝災難。

在半導體制造領域，水分子已成為隱秘的“破壞王”。當工藝節點邁向3納米乃至更小時，一顆水分子的大?。s0.27納米）已接近晶體管關鍵結構的尺寸。實驗數據表明，光刻環節中僅0.5ppmV（相當于-80°C露點）的水汽干擾就足以導致電路圖形錯位；而在薄膜沉積過程中，微量水汽滲透會使金屬導線產生納米級腐蝕點，終究造成芯片性能斷崖式下跌。

半導體制造對工業精度要求非常高，其對環境控制的苛刻程度令人咋舌。在先進制程車間，空氣潔凈度需達到ISO 1級標準，即每立方米空氣中大于0.1微米的顆粒不超過10個。而水分控制的要求更高：

光刻區：露點需穩定在-80°C以下（含水量<0.5ppmV），防止水分子散射深紫外線（DUV）或極紫外線（EUV）光刻光線，導致圖形畸變。

刻蝕與沉積區：工藝氣體露點要求-70°C或更低，避免水汽參與反應生成金屬氧化物等雜質。

高純氣體系統：氮?dú)?、氬氣等載氣的露點監測是生命線，10ppb的水分殘留即可導致原子層沉積（ALD）膜層厚度不均。

芯片封裝區：需維持-40°C露點環境，防止焊線氧化引發的連接失效。

這些要求比傳統工業嚴格十倍以上，例如普通鋰電池生產車間僅需-20°C露點控制，而半導體光刻區的露點要求比北極冬季空氣（約-30°C露點）還要低50°C。

當工程師在刻蝕機的氬氣管路加裝露點儀后，發現每次換氣時會出現持續18秒的-65°C露點峰值（正常值-75°C）。這個短暫波動導致刻蝕速率偏差2?！喈?dāng)于30層原子的厚度。調整氣體吹掃程序后，每月挽回?fù)p失幾千萬美元。

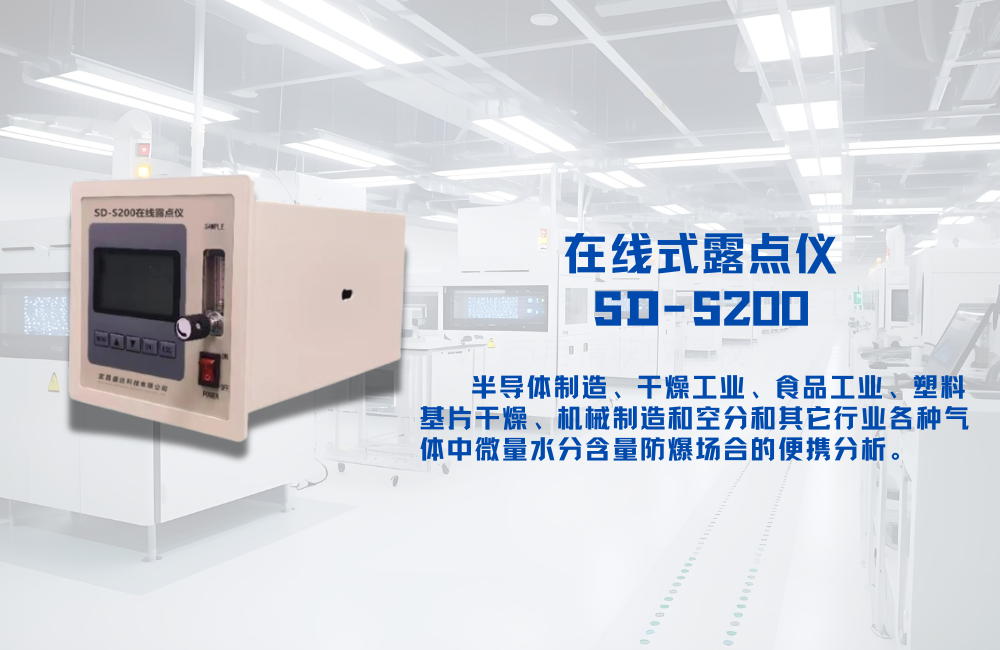

露點儀的價值正在于此：它如同芯片良率的“神經末梢”，在肉眼不可見的戰場上，捕捉每一顆可能摧毀芯片的水分子。當摩爾定律逼近物理Ji限，這場毫微之爭的勝負手，往往藏在基礎的環境參數之中。
